普及通信發展不可或缺的半導體材料“GaN”（氮化鎵）

高速、大容量、低時延、超海量連接的5G已經開始應用，著眼于未來 5 到 10 年5G（Beyond 5G）和 6G 的技術開發也已經開始。，氮化鎵（GaN）正在成為高效帶寬、高功率頻率無線通信領域的主流半導體材料。GaN具有比SiC（碳化硅）更穩定的鍵合結構和更高的介電擊穿強度，作為半導體材料也備受關注。它還具有寬禁帶。此外，由于它的禁帶寬度寬可以在高壓下使用，有望進一步降低功耗，提高電子設備的效率。

需求

采用前的狀態、問題

能夠承受高電壓的單層陶瓷電容。

解決方案

問題的解決策略

制造額定電壓200V的高壓?jiǎn)螌犹沾呻娙萜鳎哂?個特性。

要點

決定采用的理由

從電介質基板的制造到批量生產，都能提供滿足客戶需求的產品。

結果

情況與效果

與MOS電容相比，提高了功率附加效率（PAE），實現了半導體的功效。

需求采用前的狀態、問題

耐高壓?jiǎn)螌犹沾呻娙萜?/strong>

在GaN半導體中，單層陶瓷電容也用于阻抗匹配，在漏極側高壓下使用，所以能承受高電壓的單層陶瓷電容是必不可少的。除了偏置電壓之外，還疊加了放大的高頻電壓，因此要求單層陶瓷電容器具有高耐壓，并在額定電壓范圍內留有余量。

解決方案問題的解決策略

制造額定電壓200V的單層陶瓷電容。

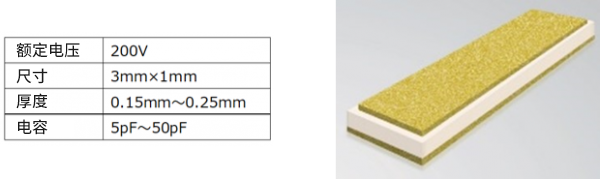

Tecdia因??應市場需求，制作了以下規格的高壓?jiǎn)螌犹沾呻娙萜鳂訖C(jī)。

Tecdia 的高壓?jiǎn)螌犹沾呻娙萜骶哂形鍌€(gè)特點。
1．介電擊穿電壓達到 500 V 或更高，是高壓應用的理想選擇
2．高可靠性
3．通過定制為矩形，可以對應狹長空間的封裝需求（L:W = 最大 8:1）
4．定制尺寸和電容值提供上佳解決方案
5．導電環氧樹脂附著保護熱敏外圍組件

要點決定采用的理由

從電介質基板的制造到批量生產，都能提供滿足客戶需求的產品。

在 Tecdia，我們生產 40 到 50,000 材介電基板，從粘合到內部燒制，可實現適用于高壓應用的極高絕緣性能。我們從制造介電基板到產品批量生產，我們可以根據客戶需求定制尺寸和電容值。

結果情況與效果

實現半導體高效率

我們通過使用高壓?jiǎn)螌犹沾呻娙萜鲀?yōu)化阻抗實現了高效率，并且我們收到了與 MOS 電容器相比功率附加效率（PAE）有所提高的反饋。

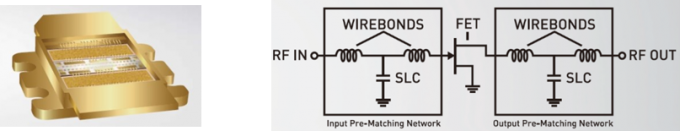

高壓?jiǎn)螌犹沾呻娙萜鞯膽?yīng)用示例包括用于軍用無線電設備放大半導體的偏置電路和阻抗匹配。目前，我們的常規產品系列中沒有符合客戶需求的高壓電容，但在與客戶確認規格后，我們提供完全符合客戶需求的替代產品。如有需要請聯系我們。
